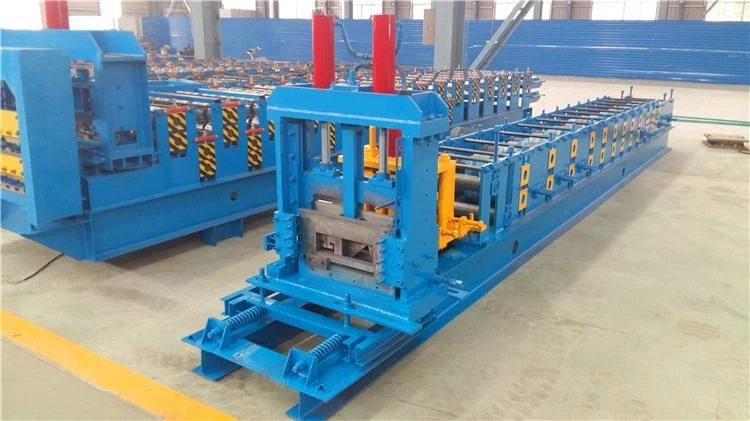

Μια μηχανή διαμόρφωσης ρολού τεγίδων είναι ένα είδος εξοπλισμού που χρησιμοποιείται στη βιομηχανία επεξεργασίας μετάλλων, ειδικά στην παραγωγή δομικών υλικών. Χρησιμοποιείται κυρίως για την κύλιση και τη διαμόρφωση μεταλλικών πηνίων σε τεγίδες διαφόρων προδιαγραφών και σχημάτων.
Δομή της μηχανής διαμόρφωσης κυλίνδρων Purlin
Συσκευή ξετυλίγματος: Χρησιμοποιείται για να συγκρατεί και να ξετυλίγει το μεταλλικό πηνίο, παρέχοντας μια συνεχή λωρίδα μεταλλικού υλικού για την επακόλουθη διαδικασία διαμόρφωσης.
Μονάδα διαμόρφωσης κυλίνδρων: Αυτό είναι το βασικό μέρος της μηχανής, που αποτελείται από πολλά ζεύγη κυλίνδρων. Κάθε ζεύγος κυλίνδρων διαμορφώνει σταδιακά τη μεταλλική λωρίδα στο επιθυμητό προφίλ τεγέλας μέσω μιας σειράς λειτουργιών κάμψης και παραμόρφωσης.
Συσκευή κοπής: Βρίσκεται στο τέλος της γραμμής παραγωγής, κόβει την συνεχώς διαμορφωμένη τεγίδα στα απαιτούμενα μήκη σύμφωνα με το καθορισμένο μέγεθος.
Σύστημα ελέγχου: Ελέγχει ολόκληρη τη διαδικασία παραγωγής, συμπεριλαμβανομένης της ταχύτητας της συσκευής ξετυλίγματος, της ταχύτητας περιστροφής της μονάδας διαμόρφωσης κυλίνδρων και του χρόνου κοπής και του μήκους της συσκευής κοπής. Συνήθως υιοθετεί έναν προγραμματιζόμενο λογικό ελεγκτή (PLC) για την επίτευξη ακριβούς ελέγχου και λειτουργίας.
Αρχή Εργασίας
Το μεταλλικό πηνίο τοποθετείται πρώτα στη συσκευή ξετυλίγματος. Η συσκευή ξετυλίγματος απελευθερώνει τη μεταλλική λωρίδα με μια ορισμένη ταχύτητα και την στέλνει στη μονάδα διαμόρφωσης κυλίνδρων. Στη μονάδα διαμόρφωσης κυλίνδρων, η μεταλλική λωρίδα διέρχεται από πολλά ζεύγη κυλίνδρων. Κάθε ζευγάρι ρολά έχει συγκεκριμένο σχήμα και μέγεθος. Καθώς η μεταλλική λωρίδα κινείται προς τα εμπρός, λυγίζει σταδιακά και παραμορφώνεται από τα ρολά μέχρι να φτάσει στο τελικό σχήμα τεγέλας. Τέλος, η συσκευή κοπής κόβει τη σχηματισμένη τεγίδα στο καθορισμένο μήκος και η έτοιμη τεγίδα απορρίπτεται.
Τύποι μηχανής σχηματισμού ρολού τεγίδων
Μηχανή μορφοποίησης κρύου κυλίνδρου: Σχηματίζει τη μεταλλική λωρίδα σε θερμοκρασία δωματίου. Αυτός ο τύπος μηχανής είναι κατάλληλος για την επεξεργασία διαφόρων μεταλλικών υλικών και μπορεί να παράγει τεγίδες με υψηλή ακρίβεια και καλή ποιότητα επιφάνειας. Χρησιμοποιείται ευρέως στην παραγωγή τεγίδων από ελαφρύ χάλυβα.
Μηχανή διαμόρφωσης Hot Roll: Θερμαίνει το μεταλλικό υλικό σε μια ορισμένη θερμοκρασία πριν από τη διαμόρφωση. Αυτό χρησιμοποιείται κυρίως για την επεξεργασία ορισμένων μεταλλικών υλικών υψηλής αντοχής και δύσκολα σχηματισμού. Η διαδικασία διαμόρφωσης σε θερμό ρολό μπορεί να μειώσει την αντίσταση παραμόρφωσης του υλικού και ευνοεί την επίτευξη πολύπλοκων σχημάτων τεγίδων.
Εφαρμογές
Οικοδομική Βιομηχανία: Οι τεγίδες είναι σημαντικά εξαρτήματα στις κτιριακές κατασκευές, ειδικά σε κτίρια από μεταλλικές κατασκευές. Χρησιμοποιούνται για τη στήριξη πάνελ οροφής και πάνελ τοίχου, παρέχοντας δομική στήριξη και σταθερότητα.
Κατασκευή αποθήκης: Στην κατασκευή αποθηκών, χρησιμοποιούνται μηχανές διαμόρφωσης τεγίδων για την παραγωγή τεγίδων που στηρίζουν τις στέγες και τους τοίχους των αποθηκών μεγάλου ανοίγματος.
Κτίρια εργαστηρίων: Σε κτίρια βιομηχανικών εργαστηρίων, οι τεγίδες που παράγονται από τέτοιες μηχανές διαδραματίζουν βασικό ρόλο στη διασφάλιση της δομικής ακεραιότητας του κτιρίου και στην αντοχή του βάρους των διαφόρων εξαρτημάτων.
